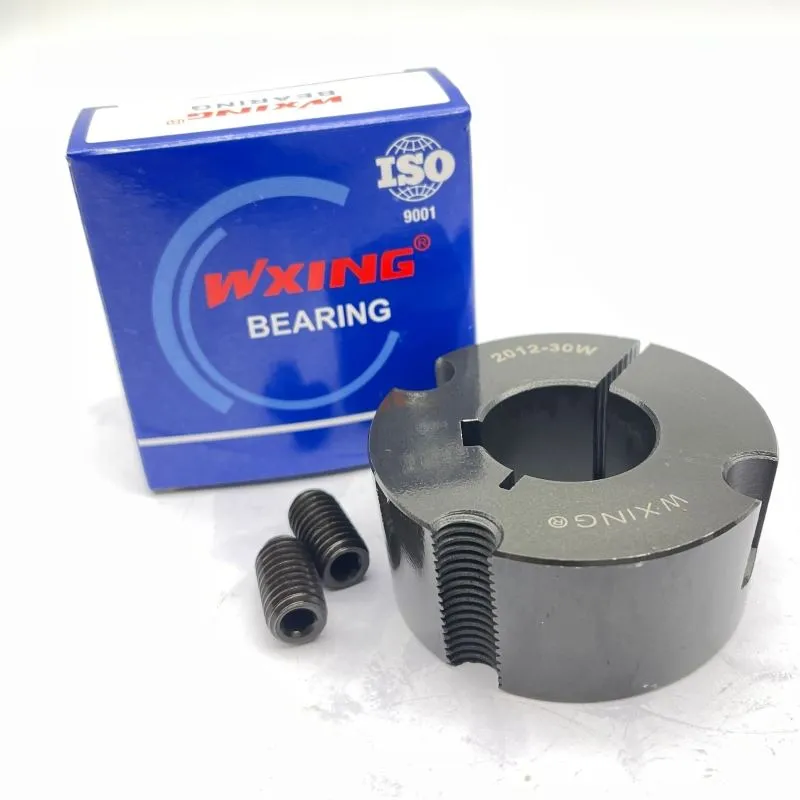

Objímka kužeľového puzdra je nový typ komponentu mechanického prenosu, ktorý sa bežne používa v európskych a amerických krajinách. Má vlastnosti vysokého stupňa štandardizácie, vysokej presnosti, kompaktnej konštrukcie a ľahkej inštalácie a demontáže.
Kužeľová objímka je tesne spojená s vnútorným kužeľovým povrchom remenice, ozubeného kolesa a iných častí prevodovky prostredníctvom 8-stupňového vonkajšieho povrchu kužeľa, čo výrazne zlepšuje presnosť centrovania rôznych častí prevodovky. Rozmery kužeľovej objímky sú sériové štandardné prevedenia. Vnútorná drážka otvoru je spracovaná podľa noriem ISO. Má dobrú univerzálnosť a zameniteľnosť a hodí sa na rôzne príležitosti. Keď sú časti prevodovky v chode dlhší čas, môže sa poškodiť vnútorný otvor a drážka reťaze. Ak časti prevodovky používajú tento druh kužeľovej objímky, keď sa to stane, je potrebné ich iba vymeniť. Kužeľovú manžetu rovnakej špecifikácie je možné obnoviť na používanie. Preto sa výrazne zlepšila životnosť častí prevodovky, znížili sa náklady na údržbu a ušetril čas.
Kužeľové objímky sa delia hlavne na kužeľové objímky TB, kužeľové objímky QD a kužeľové objímky STB. Otvory, kde sa kužeľová objímka zhoduje s kladkou, sú všetky polovičné a dva hladké otvory na kužeľovej objímke a dva otvory so závitom na kladke sú vytvorené. Vytvorí sa úplný otvor a otvor so závitom na kužeľovej objímke a hladký otvor na kladke tvorí úplný otvor. Počas montáže vložte dve skrutky do dvoch závitových otvorov na kladke. Keď sú skrutky utiahnuté v závitových otvoroch remenice, činnosť závitu zatlačí skrutky k malému koncu skoseného otvoru na remenici a skosené puzdro bude. Dva optické otvory nie sú úplne spracované. Týmto spôsobom, keď hlava skrutky tlačí na spodok optického otvoru, sila sa prenáša na kužeľovú objímku a kužeľová objímka sa pohybuje vzhľadom na kladku smerom k malému koncu kužeľového otvoru kladky. V tomto čase sa kužeľová objímka v dôsledku kužeľa naďalej ovíja okolo hriadeľa a hriadeľ reaguje na kužeľovú objímku a potom na kladku. Týmto spôsobom sú remenica, kužeľové puzdro a hriadeľ pevne spojené.
Naopak, pri demontáži sa skrutka vytiahnutá zo závitového otvoru remenice zasunie do závitového otvoru kužeľovej objímky. Počas procesu nepretržitého uťahovania sa skrutka tiež pohybuje smerom k malému koncu kužeľového otvoru remenice. Keď je hlava skrutky proti Keď spodok optického otvoru kladky dosiahne spodok kladky, sila sa prenáša na kladku. V tomto čase sa remenica pohybuje smerom k malému koncu kužeľového otvoru remenice vzhľadom na kužeľovú objímku. Týmto spôsobom sa remenica a kužeľová objímka oddelia a kužeľová objímka tiež stratí silu z kužeľa remenice. Zadržiavacia sila otvoru plus trochu vlastnej elasticity na obnovenie guľatosti sa tiež oddelí od osi.
Keď kužeľové puzdro spája remenicu a hriadeľ, vytvorí sa spojenie s presahom. Vnútorný otvor kužeľovej objímky je spojený s hriadeľom pomocou kľúča a krútiaci moment a sila sa prenášajú cez kľúč. Aj keď medzi kužeľovou objímkou a kladkou nie je žiadne kľúčové spojenie, na povrch spoja je pozitívny tlak a vzniknuté trenie môže prenášať krútiaci moment a silu.
