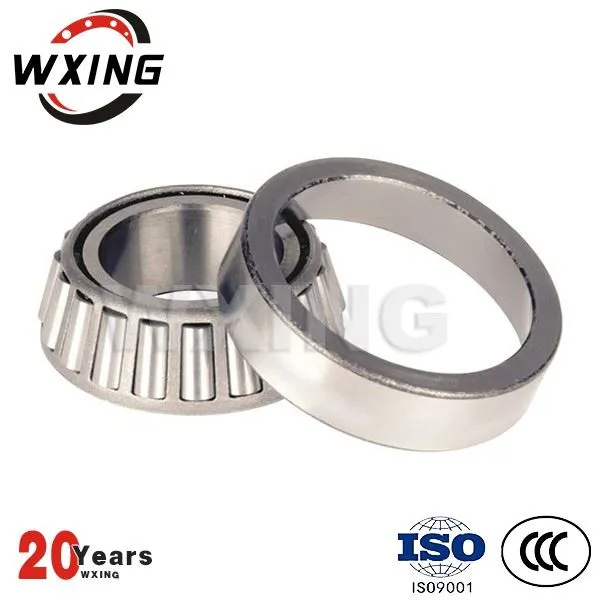

Číslo dielu HM212049 - HM212011, Kuželíkové ložiská - TS (Jednoduché kuželíkové) Imperial
video
Číslo dielu HM212049 - HM212011, Kuželíkové ložiská - TS (Jednoduché kuželíkové) Imperial

Číslo dielu HM212049 - HM212011, Kuželíkové ložiská - TS (Jednoduché kuželíkové) Imperial

Toto je najzákladnejší a najpoužívanejší typ kuželíkového ložiska. Skladá sa z dvoch hlavných oddeliteľných častí: zostava kužeľa (vnútorný krúžok) a misky (vonkajší krúžok). Zvyčajne je namontovaný v protiľahlých pároch na hriadeli. Špecifikácie Rozmery Rozmery podpery a zaoblenia Základné zaťaženie...
Zaslať požiadavku
Chat teraz



Toto je najzákladnejší a najpoužívanejší typ kuželíkového ložiska. Skladá sa z dvoch hlavných oddeliteľných častí: zostava kužeľa (vnútorný krúžok) a misky (vonkajší krúžok). Zvyčajne je namontovaný v protiľahlých pároch na hriadeli.


technické údaje

séria

HM212000

Číslo dielu kužeľa

HM212049

Číslo dielu pohára

HM212011

Dizajnová jednotka

palec

Nosná hmotnosť

4,1 lb1,8 kg

Materiál klietky

Lisovaná oceľ

Rozmery

d - Vývrt

2,6250 palcov66,675 mm

D - Pohár Vonkajší priemer

4,8125 palca122,238 mm

B - Širka kužeľa

1,5100 palcov38,354 mm

C - Šírka pohára

1,1700 palcov29,718 mm

T - Šírka ložiska

1,5000 palcov38,100 mm

Rozmery podpery a zaoblenia

R - Zadná strana kužeľa"To Clear" Polomer10,14 palca3,560 mm
r - Zadná strana pohára"Na vymazanie" Polomer20,130 palca3,3 mm

da - Priemer podložky predného kužeľa

2,97 palca75,5 mm

db - Priemer podložky kužeľa

3,23 palca82 mm

Da - Priemer zadnej strany pohára

4,60 palca116,10 mm

Db - Priemer zadnej strany pohára

4,25 palca107,95 mm

Ab - Cage - Vôľa prednej strany kužeľa

0,15 palca3,8 mm

Aa - Klietka - Vôľa zadnej plochy kužeľa

0,07 palca1,8 mm
a - Umiestnenie efektívneho centra3- 0,43 palca- 10,9 mm

Základná nosnosť

C90 - Dynamic Radial Rating (90 miliónov otáčok)415600 lbf69200 N
C1 - Dynamic Radial Rating (1 milión otáčok)560 000 lbf267000 N

C0 - Statické radiálne hodnotenie

62700 lbf279000 N
Ca90- Hodnotenie dynamického ťahu (90 miliónov otáčok)68990 lbf40000 N

Faktory

K - Faktor71.73
e - ISO faktor80.34
Y - ISO faktor91.78

G1 - Faktor generovania tepla (valec - Raceway)

92.2

G2 - Faktor generovania tepla (Rebro - Koniec valca)

18.1
Cg - Faktor geometrie100.0759

  • 1Tieto maximálne polomery zaoblenia budú odstránené rohmi ložísk.

  • 2Tieto maximálne polomery zaoblenia budú odstránené rohmi ložísk.

  • 3Záporná hodnota označuje efektívny stred na zadnej strane kužeľa.

  • 4Na základe 90 x 106revolúcie L10život, pre metódu výpočtu životnosti The Timken Company. C90a Ca90sú radiálne a ťahové hodnoty.

  • 5Na základe 1 x 106revolúcie L10životnosť pre metódu výpočtu životnosti ISO.

  • 6Na základe 90 x 106revolúcie L10život, pre metódu výpočtu životnosti The Timken Company. C90a Ca90sú radiálne hodnoty a hodnoty ťahu pre jeden riadok -, C90(2)je radiálna hodnota dvoch - riadkov.

  • 7Tieto faktory platia pre palcové aj metrické výpočty. Pokyny na použitie vám poskytne zástupca spoločnosti Timken.

  • 8Tieto faktory platia pre palcové aj metrické výpočty. Pokyny na použitie vám poskytne zástupca spoločnosti Timken.

  • 9Tieto faktory platia pre palcové aj metrické výpočty. Pokyny na použitie vám poskytne zástupca spoločnosti Timken.

  • 10Geometrická konštanta pre faktor nastavenia životnosti mazania a3l.
